人妻无码中文久久久久专区丨欧美桃色视频丨老湿影院av丨yellow免费在线观看丨国产精品最新丨中文字幕无人区二丨porn国产丨久久视频这里只精品99丨日批视频网站丨四虎影视国产精品免费久久丨中国特级黄色毛片丨欧美色综合色丨国产搞逼视频丨久久久欧美丨a级毛片在线免费看丨97综合视频丨日韩高清在线亚洲专区小说丨第四色在线视频丨99久久亚洲精品日本无码丨亚洲福利二区

    激光焊接是激光加工技術(shù)應(yīng)用的一個重要方面，也是21世紀(jì)最引人注目和發(fā)展前景的焊接技術(shù)。相對于傳統(tǒng)的焊接，激光焊接有許多優(yōu)點(diǎn)，焊接質(zhì)量更高，效率更高。近年來，激光焊接技術(shù)在制造業(yè)、粉末冶金、汽車、電子、生物醫(yī)學(xué)等領(lǐng)域得到了廣泛的應(yīng)用。

    激光器焊接原理

    激光焊接屬于熔融焊，采用激光束作為焊接熱源，其焊接原理是：通過特定的方法激發(fā)活性介質(zhì)，使其在腔體內(nèi)來回震蕩，然后轉(zhuǎn)換為受激輻射光束，當(dāng)光束與工件互相接觸時，其能量就被工件吸收，當(dāng)溫度高達(dá)材料的熔點(diǎn)時，就可以進(jìn)行焊接。

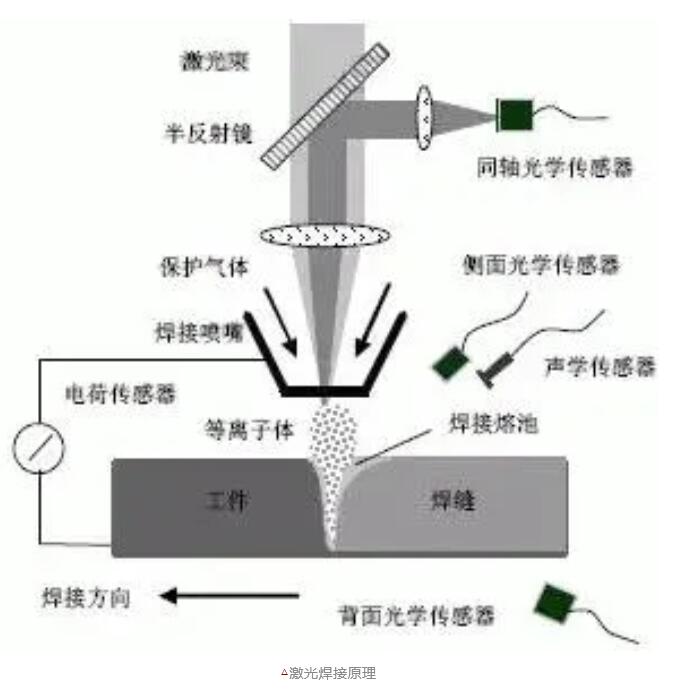

    △激光焊接原理。

    根據(jù)熔池形成機(jī)理劃分，激光焊接具有兩種基本的焊接機(jī)理：熱傳導(dǎo)焊接和深熔(小孔)焊。焊接過程中產(chǎn)生的熱量通過熱傳導(dǎo)擴(kuò)散到工件內(nèi)，使焊縫表面熔化，基本無汽化現(xiàn)象，在低速薄壁件的焊接中經(jīng)常使用。深熔焊接時，材料蒸發(fā)，形成了大量的等離子體，熔池前部出現(xiàn)小孔現(xiàn)象。深熔焊接可以徹底地焊透工件，且輸入能量大，焊接速度快，是目前應(yīng)用最廣泛的激光焊接方式。
    主要工藝參數(shù)的激光焊接。

    對激光焊接質(zhì)量有影響的工藝參數(shù)有功率密度、脈沖波形、離焦量、焊接速度、輔助吹保護(hù)氣等。

    激光器的功率密度。

    在激光加工中，功率密度是一個非常重要的參數(shù)。使用更高的功率密度，在微秒范圍內(nèi)，表面層可加熱至沸點(diǎn)，并產(chǎn)生大量汽化。所以，高功率密度對材料的去除加工，如打孔、切割、雕刻都非常有利。對低功率密度而言，達(dá)到沸點(diǎn)的表面溫度需要經(jīng)歷幾毫秒，而在表層蒸發(fā)之前達(dá)到熔點(diǎn)，容易形成良好的熔融焊接。結(jié)果表明，在熱傳導(dǎo)激光焊接中，其功率密度范圍為104~106W/cm2。

    2激光脈沖波形。

    脈沖波形是區(qū)分材料去除和材料熔化的重要參數(shù)，同時也是確定加工設(shè)備體積和成本的關(guān)鍵參數(shù)。高強(qiáng)激光束射到材料表面后，材料表面會有60~90%的反射激光能量損失，尤其是金、銀、銅、鋁、鈦等材料反射強(qiáng)、熱傳導(dǎo)快。在激光脈沖信號過程中，金屬的反射率隨時間變化。隨著材料表面溫度的升高，反射率急劇下降，當(dāng)表面在熔化狀態(tài)時，反射率穩(wěn)定于一定的值。

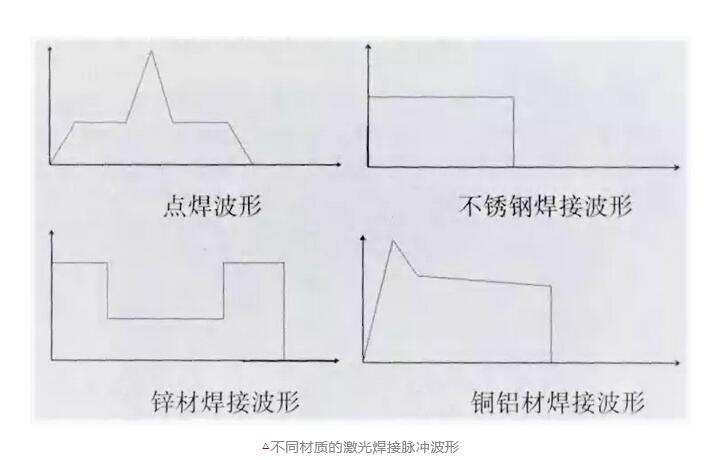

    ▲不同材料激光焊接脈沖波形。

    激光器的脈沖寬度。

    脈沖激光焊接的一個重要參數(shù)是脈寬。熔深和熱影響分區(qū)決定脈寬，寬度越長熱影響區(qū)越大，熔深也就越大，而寬度則是1/2次方。但是，由于脈寬的增加會降低了峰值功率，所以增加脈寬通常用于導(dǎo)熱焊接，形成的焊縫尺寸較大，尤其適用于薄板、厚板的搭接。但較低的峰值功率會導(dǎo)致過多的熱輸入，每一種材料都有一個最佳的脈沖寬度，使熔深達(dá)到最大。

    四離焦

    由于光斑中心功率密度太大，激光焊接時往往需要一定的離焦量，容易蒸發(fā)成孔。在離焦平面處，能量密度分布比較均勻。

    有兩種方法離焦：

    正離焦和負(fù)離焦。焦面位于工件上的焦面呈正離焦距相反。按照幾何光學(xué)理論，當(dāng)正離焦面和焊面距離相等時，相應(yīng)平面上的功率密度基本相同，但實(shí)際得到的熔池形狀有一定的差別。負(fù)向焦化可以獲得較大的熔深，這與熔池的形成過程有關(guān)。

    5焊接速度。

    焊速決定著焊接表面質(zhì)量、熔深、熱影響范圍等。焊速的加快會影響單位時間內(nèi)的熱輸入量，焊接速度太慢，則會產(chǎn)生大量的熱能，導(dǎo)致焊接速度過快，造成焊接過程中熱輸入過少，造成工件焊不透。為了提高熔深，通常采用降低焊接速度的方法。

    6.輔助吹保護(hù)氣。

    在高功率激光焊接中，輔助吹氣是一項(xiàng)必不可少的工藝。為防止金屬材料濺射而污染聚焦鏡；另一方面，防止在焊接過程中產(chǎn)生的等離子體過度聚焦，阻止激光到達(dá)材料表面。在激光焊接過程中，通常采用氦氣、氬氣和氮?dú)鈦肀Ｗo(hù)熔池，以防止工件的氧化。由于保護(hù)性氣體種類、風(fēng)量、吹風(fēng)角等因素對焊接結(jié)果有很大影響，不同的吹吹方式對焊接質(zhì)量也有一定的影響。

    氦不容易被電離(電離能量較高)，能讓激光順利穿過，而能量不受阻礙地直接到達(dá)工件表面。這種激光焊接時使用的最有效的保護(hù)氣體，但價格較貴。

    氬相對便宜，密度大，因此防護(hù)效果更好。但是它易受高溫等離子體電離，導(dǎo)致其部分光束射到工件上，降低了焊接的有效激光功率，使熔深和速度降低。與氦氣保護(hù)相比，使用氬氣保護(hù)的焊件表面來得平滑。

    氮是最便宜的保護(hù)氣體，但不適合于某些類型的不銹鋼焊接，這主要是因?yàn)橐苯饘W(xué)方面的問題，例如吸收，有時在搭接區(qū)域形成氣孔。

    作為一種新的焊接技術(shù)，激光焊接技術(shù)具有能量密度高、速度快、精度高、深度穿透、適應(yīng)性強(qiáng)等特點(diǎn)，其應(yīng)用范圍越來越廣，不僅可以提高生產(chǎn)效率，也可以提高焊接質(zhì)量，激光焊接技術(shù)必將在材料加工領(lǐng)域發(fā)揮更大的作用。
